Serce silnika: co to jest koło zamachowe i jak działa?
W świecie motoryzacji istnieje wiele elementów, które odgrywają kluczową rolę w funkcjonowaniu silnika, ale często pozostają w cieniu. Jednym z takich niedocenianych bohaterów jest koło zamachowe. Ten pozornie prosty element mechaniczny ma ogromne znaczenie dla płynnej pracy silnika i komfortu jazdy. W tym artykule zagłębimy się w temat koła zamachowego, jego budowy, funkcji oraz wpływu na działanie całego układu napędowego.
Czym jest koło zamachowe?
Koło zamachowe to masywny, okrągły element wykonany zazwyczaj z żeliwa lub stali, umieszczony na końcu wału korbowego silnika. Jego głównym zadaniem jest magazynowanie energii kinetycznej i stabilizacja obrotów silnika. Może wydawać się, że to zwykły kawałek metalu, ale w rzeczywistości jest to precyzyjnie zaprojektowany i wyważony element, który ma ogromny wpływ na charakterystykę pracy silnika.
Koło zamachowe swoją nazwę zawdzięcza temu, że dosłownie „zamachu” nadaje silnikowi, pomagając mu utrzymać płynne obroty. Jego masa i moment bezwładności są starannie dobrane do konkretnego typu silnika i jego zastosowania. W zależności od rodzaju pojazdu i jego przeznaczenia, koła zamachowe mogą różnić się masą, średnicą i konstrukcją.
Budowa koła zamachowego
Typowe koło zamachowe składa się z kilku kluczowych elementów:
- Tarcza główna – stanowi największą część koła zamachowego i jest odpowiedzialna za magazynowanie energii kinetycznej.
- Wieniec zębaty – znajduje się na obwodzie koła i służy do współpracy z rozrusznikiem podczas uruchamiania silnika.
- Powierzchnia cierna – w przypadku pojazdów z manualną skrzynią biegów, na jednej ze stron koła zamachowego znajduje się gładka powierzchnia, do której dociskane jest sprzęgło.
- Otwory montażowe – służą do precyzyjnego zamocowania koła zamachowego do wału korbowego.
- Znaczniki – specjalne oznaczenia na obwodzie koła, wykorzystywane do ustawiania zapłonu i innych parametrów silnika.
W nowszych konstrukcjach spotyka się również koła zamachowe dwumasowe, które składają się z dwóch części połączonych ze sobą za pomocą sprężyn i tłumików. Taka konstrukcja ma na celu jeszcze lepsze tłumienie drgań i wibracji przenoszonych z silnika na skrzynię biegów.
Funkcje koła zamachowego
Koło zamachowe pełni kilka istotnych funkcji w silniku spalinowym:
1. Stabilizacja obrotów silnika
Głównym zadaniem koła zamachowego jest wyrównywanie obrotów silnika. W czterosuwowym silniku spalinowym tylko jeden suw (ekspansji) dostarcza energii, podczas gdy pozostałe trzy (ssania, sprężania i wydechu) ją pochłaniają. Bez koła zamachowego silnik pracowałby bardzo nierówno, szarpiąc i wibrując. Dzięki swojej masie i bezwładności, koło zamachowe magazynuje energię kinetyczną podczas suwu pracy i oddaje ją podczas pozostałych suwów, co prowadzi do płynniejszej pracy silnika.
2. Wspomaganie rozruchu
Wieniec zębaty na obwodzie koła zamachowego współpracuje z zębnikiem rozrusznika podczas uruchamiania silnika. Dzięki dużej średnicy koła zamachowego, rozrusznik może efektywnie przekazać moment obrotowy potrzebny do pokonania oporów i rozpoczęcia pracy silnika.
3. Powierzchnia robocza sprzęgła
W pojazdach z manualną skrzynią biegów, koło zamachowe stanowi powierzchnię, do której dociskana jest tarcza sprzęgła. Gładka powierzchnia koła zamachowego umożliwia płynne przenoszenie momentu obrotowego z silnika na skrzynię biegów.
4. Tłumienie drgań skrętnych
Masa koła zamachowego pomaga w tłumieniu drgań skrętnych wału korbowego, co przyczynia się do zmniejszenia wibracji i hałasu generowanego przez silnik.
5. Punkt odniesienia dla czujników
W nowoczesnych silnikach, koło zamachowe często wyposażone jest w znaczniki, które są wykorzystywane przez czujniki położenia wału korbowego. Informacje te są niezbędne dla prawidłowego działania układu zapłonowego i wtryskowego.
Rodzaje kół zamachowych
W zależności od typu pojazdu i jego przeznaczenia, stosuje się różne rodzaje kół zamachowych:
1. Koła zamachowe jednoczęściowe
To najprostszy i najczęściej spotykany typ koła zamachowego. Wykonane z jednego kawałka metalu, charakteryzują się dużą wytrzymałością i prostotą konstrukcji. Są stosowane głównie w starszych pojazdach oraz w niektórych współczesnych samochodach z manualną skrzynią biegów.

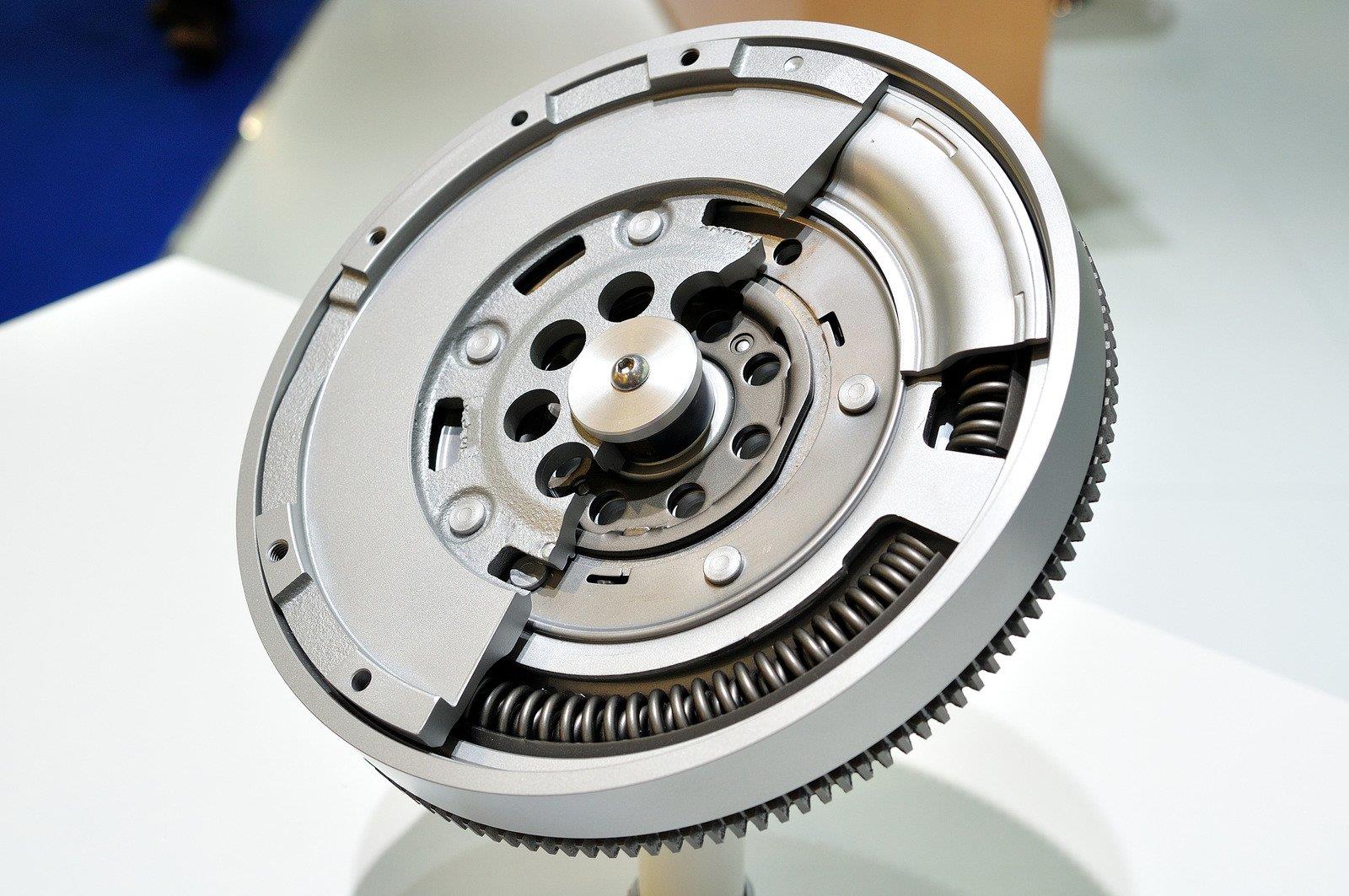

2. Koła zamachowe dwumasowe
To bardziej zaawansowana konstrukcja, składająca się z dwóch mas połączonych ze sobą za pomocą sprężyn i tłumików. Koła dwumasowe lepiej tłumią drgania i wibracje, co przekłada się na większy komfort jazdy i mniejsze zużycie elementów układu napędowego. Są powszechnie stosowane w nowoczesnych samochodach osobowych i dostawczych.
3. Koła zamachowe z tłumikiem drgań skrętnych
To odmiana koła jednoczęściowego wyposażona w dodatkowy element tłumiący drgania skrętne. Taki typ koła zamachowego jest często stosowany w pojazdach ciężarowych i niektórych samochodach sportowych.
4. Koła zamachowe kompozytowe
Wykonane z lekkich materiałów kompozytowych, są stosowane głównie w pojazdach wyczynowych i sportowych. Charakteryzują się mniejszą masą, co pozwala na szybsze przyspieszanie silnika, ale jednocześnie oferują mniejszą stabilizację obrotów.
Wpływ koła zamachowego na charakterystykę silnika
Masa i moment bezwładności koła zamachowego mają znaczący wpływ na charakterystykę pracy silnika. Cięższe koło zamachowe zapewnia lepszą stabilizację obrotów i płynniejszą pracę silnika, szczególnie na niskich obrotach. Jest to korzystne w samochodach codziennego użytku, gdzie liczy się komfort jazdy. Z drugiej strony, ciężkie koło zamachowe sprawia, że silnik wolniej reaguje na zmiany obciążenia i trudniej jest mu szybko zwiększać obroty.
Lżejsze koło zamachowe pozwala silnikowi na szybsze zwiększanie i zmniejszanie obrotów, co jest pożądane w samochodach sportowych i wyścigowych. Jednak kosztem tego jest mniejsza stabilność pracy na niskich obrotach i potencjalnie większe wibracje.
Wybór odpowiedniej masy koła zamachowego jest zatem kompromisem między płynnością pracy a responsywnością silnika. Producenci samochodów starannie dobierają parametry koła zamachowego, aby uzyskać optymalną charakterystykę dla danego modelu i jego przeznaczenia.
Problemy z kołem zamachowym
Mimo swojej prostoty, koło zamachowe może ulegać uszkodzeniom i zużyciu, co może prowadzić do różnych problemów z pracą silnika. Najczęstsze problemy związane z kołem zamachowym to:
- Zużycie powierzchni ciernej – w przypadku pojazdów z manualną skrzynią biegów, powierzchnia koła zamachowego może ulec zużyciu, co prowadzi do problemów ze sprzęgłem.
- Pęknięcia – ekstremalne obciążenia termiczne i mechaniczne mogą prowadzić do powstawania pęknięć w kole zamachowym.
- Uszkodzenie wieńca zębatego – zużyte lub uszkodzone zęby na obwodzie koła zamachowego mogą utrudniać rozruch silnika.
- Awaria koła dwumasowego – w przypadku kół dwumasowych, może dojść do uszkodzenia sprężyn lub tłumików łączących obie masy, co prowadzi do zwiększonych wibracji i hałasu.
Objawy problemów z kołem zamachowym mogą obejmować wibracje podczas jazdy, trudności z uruchomieniem silnika, nietypowe dźwięki dobiegające z okolic sprzęgła czy nierówną pracę silnika na biegu jałowym.
Konserwacja i wymiana koła zamachowego
Koło zamachowe jest elementem, który w normalnych warunkach powinien wytrzymać przez cały okres eksploatacji pojazdu. Jednak w przypadku intensywnego użytkowania lub niewłaściwej obsługi może wymagać wcześniejszej wymiany lub regeneracji.
Przy wymianie sprzęgła warto zawsze sprawdzić stan koła zamachowego. Jeśli powierzchnia cierna jest znacznie zużyta lub pojawiły się na niej głębokie rysy, może być konieczna wymiana całego koła lub jego regeneracja poprzez toczenie powierzchni.
W przypadku kół zamachowych dwumasowych, ze względu na ich skomplikowaną konstrukcję, zazwyczaj wymienia się je w całości. Niektóre warsztaty oferują konwersję z koła dwumasowego na tradycyjne koło jednoczęściowe, co może być tańszym rozwiązaniem, ale może wpłynąć na charakterystykę pracy silnika i komfort jazdy.
Podsumowanie
Koło zamachowe, mimo swojej pozornej prostoty, jest kluczowym elementem silnika spalinowego, mającym ogromny wpływ na jego pracę i charakterystykę. Od stabilizacji obrotów, przez wspomaganie rozruchu, aż po tłumienie drgań – funkcje koła zamachowego są nieocenione dla prawidłowego funkcjonowania całego układu napędowego.
Wybór odpowiedniego typu i masy koła zamachowego jest istotnym elementem projektowania silnika i ma bezpośredni wpływ na osiągi, komfort jazdy i trwałość pojazdu. Nowoczesne rozwiązania, takie jak koła dwumasowe, pozwalają na jeszcze lepsze dostosowanie charakterystyki pracy silnika do wymagań współczesnych kierowców.
Pamiętajmy, że mimo iż koło zamachowe jest elementem, który rzadko wymaga uwagi, jego stan może mieć znaczący wpływ na ogólną kondycję naszego pojazdu. Regularne przeglądy i szybka reakcja na ewentualne objawy problemów pozwolą nam cieszyć się płynną i komfortową jazdą przez długie lata.
| Typ koła zamachowego | Zalety | Wady |
|---|---|---|
| Jednoczęściowe | Prosta konstrukcja, trwałość, niski koszt | Mniejsze tłumienie drgań |
| Dwumasowe | Lepsze tłumienie drgań, większy komfort | Wyższy koszt, możliwość awarii mechanizmu |
| Z tłumikiem drgań skrętnych | Dobre tłumienie drgań, trwałość | Wyższy koszt niż jednoczęściowe |
| Kompozytowe | Niska masa, szybka reakcja silnika | Wysoki koszt, mniejsza stabilizacja obrotów |
